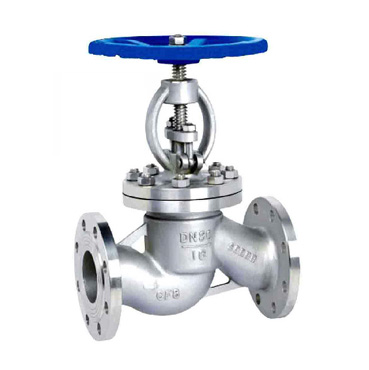

J41W不锈钢法兰截止阀概述：
浙江信豪阀门生产的J41W J41H J41Y系列不锈钢法兰截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，J41W截止阀具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。
J41W系列不锈钢材质截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
J41W不锈钢法兰截止阀的持点：
1、不锈钢截止阀结构比闸阀简单，制造与维修都较方便。
2、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6、介质流动方向：公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7、J41W截止阀全开时阀瓣经常受冲蚀。
J41W不锈钢法兰截止阀可选用的材料如下：
J41W-16/25 国标截止阀
301—延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。
304— 即18/8不锈钢。GB牌号为0Cr18Ni9。304材质不锈钢截止阀在浓度≤65%的沸腾温度以下的硝酸中，具有很强的抗腐蚀性。对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢。
316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业、制药行业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。
321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。
J41W不锈钢法兰截止阀性能参数：
|
型号
|
公称压力
|
试验压力
|
工作温度(℃)
|
适用介质
|
|
强度(水)Mpa
|
密封(水)空气(Mpa)
|
低压密封(空气)Mpa
|
|
J41W-16P(R)
|
1.6
|
2.4
|
1.8
|
0.6
|
≤300
|
类
|
|
J41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤300
|
类
|
|
J41W-40P(R)
|
4
|
6
|
4.4
|
0.6
|
≤300
|
类
|
|
J41W-64P(R)
|
6.4
|
9.6
|
7
|
0.6
|
≤300
|
类
|
J41W不锈钢法兰截止阀主要零件的材料说明：
|
零件名称
|
材料
|
|
J41W-16P-25P-40R
|
J41W-16R-25P-40R
|
|
阀体、阀盖
|
铬镍钛钢
|
铬镍钼钛钢
|
|
阀板
|
|
阀杆
|
|
阀杆螺母
|
铝铁青铜
|
|
手轮
|
灰铸铁、可铸锻铁
|
J41W不锈钢法兰截止阀主要尺寸表：
|
型号
|
公称通径 DN
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
H
|
b-f
|
Z-Φd
|
Do
|
|
J41W-16P(R)
|
15
|
130
|
95
|
65
|
45
|
170
|
2-16
|
4-14
|
120
|
|
20
|
150
|
105
|
75
|
55
|
190
|
2-16
|
4-14
|
140
|
|
25
|
160
|
115
|
85
|
65
|
205
|
2-16
|
4-14
|
160
|
|
32
|
180
|
135
|
100
|
78
|
270
|
2-18
|
4-18
|
180
|
|
40
|
200
|
145
|
110
|
85
|
310
|
3-18
|
4-18
|
200
|
|
50
|
230
|
160
|
125
|
100
|
358
|
3-18
|
4-18
|
240
|
|
65
|
290
|
180
|
145
|
120
|
373
|
3-18
|
4-18
|
280
|
|
80
|
310
|
195
|
160
|
135
|
435
|
3-20
|
8-18
|
320
|
|
100
|
350
|
215
|
180
|
155
|
500
|
3-20
|
8-18
|
360
|
|
125
|
400
|
245
|
210
|
185
|
614
|
3-22
|
8-18
|
400
|
|
150
|
480
|
280
|
240
|
210
|
674
|
3-24
|
8-23
|
400
|
|
200
|
600
|
335
|
295
|
265
|
818
|
3-26
|
12-23
|
450
|
|
250
|
730
|
405
|
355
|
320
|
969
|
3-30
|
12-25
|
550
|
J41W不锈钢法兰截止阀2.5MPa压力尺寸表：
|
型号
|
公称通径 DN
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
H
|
b-f
|
Z-Φd
|
Do
|
|
J41W-25P(R)
|
15
|
130
|
95
|
65
|
45
|
233
|
2-16
|
4-14
|
120
|
|
20
|
150
|
105
|
75
|
55
|
275
|
2-16
|
4-14
|
140
|
|
25
|
160
|
115
|
85
|
65
|
285
|
2-16
|
4-14
|
160
|
|
32
|
180
|
135
|
100
|
78
|
302
|
2-18
|
4-18
|
180
|
|
40
|
200
|
145
|
110
|
85
|
355
|
3-18
|
4-18
|
200
|
|
50
|
230
|
160
|
125
|
100
|
362
|
3-20
|
4-18
|
240
|
|
65
|
290
|
180
|
145
|
120
|
400
|
3-22
|
8-18
|
280
|
|
80
|
310
|
195
|
160
|
135
|
430
|
3-22
|
8-18
|
320
|
|
100
|
350
|
230
|
190
|
160
|
465
|
3-24
|
8-23
|
360
|
|
125
|
400
|
270
|
220
|
188
|
550
|
3-28
|
8-25
|
400
|
|
150
|
480
|
300
|
250
|
218
|
700
|
3-30
|
8-25
|
400
|
|
200
|
600
|
360
|
310
|
278
|
780
|
Mar-34
|
12-25
|
450
|
|
250
|
730
|
425
|
370
|
335
|
900
|
Mar-36
|
12-30
|
550
|
J41W不锈钢法兰截止阀4.0MPa与6.4MPa系列压力尺寸表：
|
型号
|
公称通径 DN
|
尺寸(mm)
|
|
L
|
D
|
D1
|
D2
|
H
|
b-f
|
Z-Φd
|
Do
|
|
J41W-40P(R)
|
15
|
130
|
95
|
65
|
45
|
233
|
2-16
|
4-14
|
40
|
|
20
|
150
|
105
|
75
|
55
|
275
|
2-16
|
4-14
|
51
|
|
25
|
160
|
115
|
85
|
65
|
285
|
2-16
|
4-14
|
58
|
|
32
|
180
|
135
|
100
|
78
|
302
|
2-18
|
4-18
|
66
|
|
40
|
200
|
145
|
110
|
85
|
355
|
3-18
|
4-18
|
76
|
|
50
|
230
|
160
|
125
|
100
|
370
|
3-20
|
4-18
|
88
|
|
65
|
290
|
180
|
145
|
120
|
408
|
3-22
|
8-18
|
110
|
|
80
|
310
|
195
|
160
|
135
|
436
|
3-22
|
8-18
|
121
|
|
100
|
350
|
230
|
190
|
160
|
475
|
3-24
|
8-23
|
150
|
|
125
|
400
|
270
|
220
|
188
|
558
|
3-28
|
8-25
|
178
|
|
150
|
480
|
300
|
250
|
218
|
720
|
3-30
|
8-25
|
204
|
|
200
|
600
|
375
|
320
|
282
|
800
|
Mar-38
|
12-30
|
260
|
|
J41W-64P(R)
|
15
|
170
|
105
|
75
|
55
|
240
|
2-18
|
4-14
|
41
|
|
20
|
190
|
125
|
90
|
68
|
280
|
2-20
|
4-18
|
51
|
|
25
|
210
|
135
|
100
|
78
|
290
|
2-22
|
4-18
|
58
|
|
32
|
230
|
150
|
110
|
82
|
325
|
2-24
|
4-23
|
66
|
|
40
|
260
|
165
|
125
|
95
|
360
|
3-24
|
4-23
|
76
|
|
50
|
300
|
175
|
135
|
105
|
410
|
3-26
|
4-23
|
88
|
|
65
|
340
|
200
|
160
|
130
|
430
|
3-28
|
8-23
|
110
|
|
80
|
380
|
210
|
170
|
140
|
465
|
330
|
8-23
|
121
|
|
100
|
430
|
250
|
200
|
168
|
537
|
Mar-32
|
8-25
|
150
|
|
125
|
500
|
295
|
240
|
202
|
630
|
Mar-36
|
8-30
|
176
|
|
150
|
550
|
340
|
280
|
240
|
790
|
Mar-38
|
8-34
|
204
|
|
200
|
650
|
405
|
345
|
300
|
910
|
Mar-44
|
12-34
|
260
|
|
