不锈钢立式止回阀技术参数与工作原理
作者:不锈钢止回阀   发布时间:2017-08-03   浏览:

      不锈钢立式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。

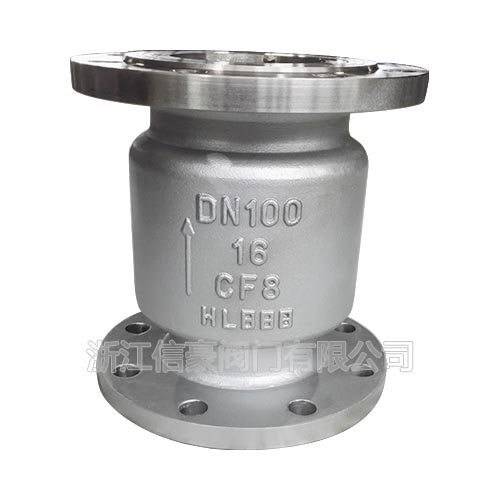

不锈钢立式止回阀

       不锈钢立式止回阀的阀瓣是沿着阀体垂直中心线滑动,当进口端有压力作用,便克服弹簧阻力使阀门开启,当进口端的压力低于出口端,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,起到止回的作用。如果立式止回阀用于立式安
装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。立式止回阀具有结构简单,零部件少,重量轻等特点。
广泛使用于石油、化工、冶金、电力、城建等行业。

   本阀门在使用过程中,介质按图示箭头方向流动。
1,当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
2,阀体及阀瓣的密封面采用不锈钢堆焊。
3,本阀门的结构长度按GB12221-1989的规定,法兰连接尺寸按JB/T79-1994的规定。

不锈钢立式止回阀技术参数:
No. PATRSNAME MATERIAL
1 阀体/BODY CF8M CF8 WCB
2 垫片/GASKET Grapphite
3 阀盖/CAP CF8M CF8 WCB
4 阀瓣/DISC CF8M CF8 WCB
不锈钢立式止回阀外形尺寸表:
DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L 16 19 22 28 31.5 40 48 50 60 90 106 140 160
D 52 62 72 83 93 109 129 140 164 194 220 275 332
D1 15 19 24 31 39 48 63 78 98 123 148 198
