公称通径：100 工作温度：常温 加工定制：否

材质：不锈钢 流动方向：单向 压力环境：常压

零部件及配件：手柄 型号：D71F-10P 口径：50-500

规格：DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300 连接形式：对夹 用途：截止

品牌：HY 适用介质：弱酸碱介质 驱动方式：手动

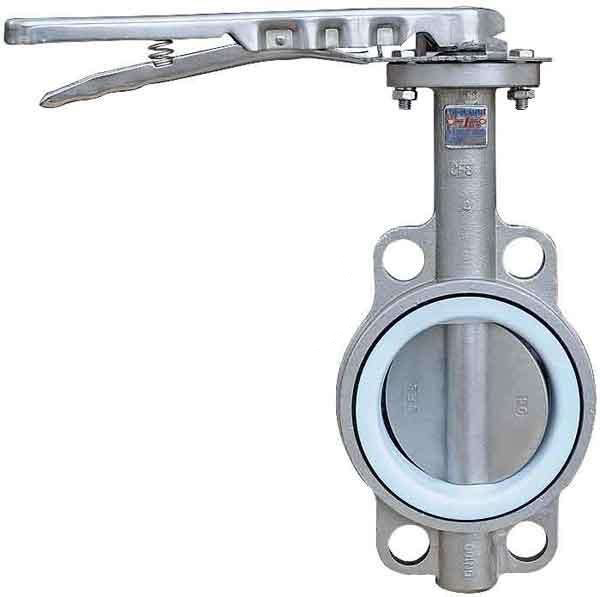

D71F-10P对夹式软密封不锈钢蝶阀产品概述：

   本产品阀内采用衬PTFE四氟，蝶板与阀体都采用优质不锈钢材质加工生产，具有良好的密封及防腐性能。D71F-10P和D371F-10P型号产品分别为手动与蜗轮转动，公称压力为10公斤，在使用过程中工作压力不得超过10公斤压力。

   D71F-10P对夹式软密封不锈钢蝶阀除衬四氟密封外，还有衬橡胶密封如型号有D71X-10P，D371X-10P等。采用弹性密封结构，结构简单，重量轻，安装方便等特点。



对夹式软密封蝶阀主要使用于空间狭小的管道，有效减少管道浪费，广泛应用于化工、污水处理、医药、电力、建筑、石油天然气、液化气、纺织、城建、冶金等工业领域。

D71F-10P对夹式软密封不锈钢蝶阀技术参数列表：



公称通径 DNmm 50～2000

公称压力 PNMPa 0.6 1.O 1.6

试验压力PsMPa 强度试验 0.9 1.5 2.4

密封试验 O.66 1.1 1.76

适用介质 空气、水、污水、蒸气、煤气、油品等

驱动形式 手动、蜗轮传动、气传动、电传动



D71F-10P对夹式软密封不锈钢蝶阀主要零件材料：



零件名称 材料

阀体 CF8/304、CF3/304L、CF8M/316、CF3M/316L

蝶板 CF8/304、CF3/304L、CF8M/316、CF3M/316L

密封圈 聚四氟乙烯PTFE

阀杆 CF8/304、CF3/304L、CF8M/316、CF3M/316L

填料 聚四氟乙烯PTFE

 D71F-10P对夹式软密封不锈钢蝶阀外形结构及连接尺寸：

DN L H HO A B 0.6MPa 1.0MPa 1.6MPa

DO n-d DO n-d DO n-d

50 43 63 306 180 200 110 4-14 125 4-18 125 4-18

65 46 70 321 180 200 130 4-14 145 4-18 145 4-18

80 46 83 346 180 200 150 4-18 160 8-18 160 8-18

100 52 105 387 180 200 170 4-18 180 8-18 180 8-18

125 56 115 411 180 200 200 8-18 210 8-18 210 8-18

150 56 137 447 270 280 225 8-18 240 8-22 240 8-22

200 60 164 572 270 280 280 8-18 295 8-22 295 8-22

250 68 206 646 270 280 335 12-18 350 12-22 355 12-26

300 78 230 738 380 420 395 12-22 400 12-22 410 12-26

350 78 248 761 380 420 445 12-22 460 16-22 470 16-26

400 102 289 877 450 470 495 16-22 515 16-26 525 16-30

450 114 320 938 480 490 550 16-22 565 20-26 585 20-30

500 127 343 993 480 490 600 20-22 620 20-26 650 20-33

 D71F-10P对夹式软密封不锈钢蝶阀使用与售后服务：

1.本产品运输时必须用木架或木箱固定，防止在运输过程中损坏。

2.在安装时必须清理管道通道，然后安装于法兰之间用螺丝拧紧。

3.只能使用于阀门规定的压力、介质、温度等范围，不得用于超过规定范围的工况。
